DH-SD-4D1220-HN-NB-D

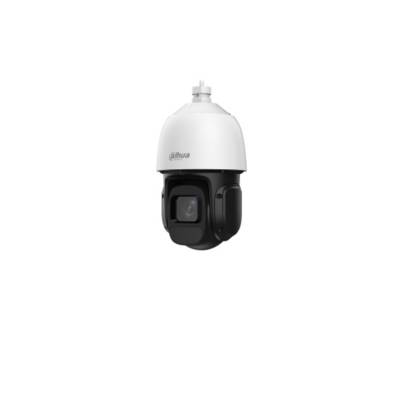

大华新4寸-200万1/2.8英寸CMOS 20倍100米红外智能网络球机

系列简介

网络球机，用于治安监控，通过PTZ转动和变倍，实现远距离目标查看。

DH-SD-4D1220-HN-NB-D 大华新4寸-200万1/2.8英寸CMOS 20倍100米红外智能网络球机 功能特点

星光技术

大华星光技术采用领的先的图像处理技术和光学技术，在较黑的场景下仍能够保持清晰通透的图像效果，广泛适用于不同低照度场景的使用需求。

通用行为分析

大华通用行为分析技术通过***的视频算法支持绊线入侵、区域入侵等智能检测。

防护等级（IP66，TVS 6000 V）

IP66、TVS 6000 V防雷、防浪涌和防突波保护。

智能编码（H.265+ & H.264+）

大华智能编码技术是采用***的场景自适应码率控制算法、实现比（H.265 & H.264）更高的编码效率，提供高质量视频，***降低存储和传输成本。

DH-SD-4D1220-HN-NB-D 大华新4寸-200万1/2.8英寸CMOS 20倍100米红外智能网络球机 核心技术参数

采用200万像素1/2.8英寸CMOS 传感器

支持星光级***照度，彩色：0.005Lux@F1.6 黑白：0.0005Lux@F1.6

支持20倍光学变倍

支持H.265编码，实现***码流传输

内置100米红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀

水平方向360°连续旋转，垂直方向-15°～90°自动翻转180°后连续监视,无监视盲区

支持300个预置位，8条巡航路径，5条巡迹路径

支持IP66防护等级，6000V防雷、防浪涌和防突波保护

支持DC12V±10%输入

应用场景

可广泛应用于需要大范围光线较弱的场所, 并对于图像质量具有较高要求，希望看清目标物的各种细节,如：机场、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。

DH-SD-4D1220-HN-NB-D 大华新4寸-200万1/2.8英寸CMOS 20倍100米红外智能网络球机 技术参数

参数名称 参数值

摄像机

传感器类型 1/2.8英寸CMOS

像素 200万

zui大分辨率 1920×1080

电子快门 1s～1/30000s

zui低照度 彩色：0.005Lux@F1.6；黑白：0.0005Lux@F1.6；0Lux（红外灯开启）

zui大补光距离 100m（红外）

补光灯控制 倍率优先/手动/SmartIR/关闭

补光灯数量 3颗（红外灯）

补光类型 红外

镜头

镜头焦距 4.7mm～94mm

镜头光圈 F1.6～F3.5

视场角 水平：54.3°～3.1° 垂直：31.4°～1.8°对角：61.8°～3.5°

光学变倍 20倍

聚焦模式 自动/半自动/手动

近摄距 0.1m～1m

变倍速度 约4s

云台

旋转范围 水平：0°～360°连续旋转；垂直：-15°～+90°自动翻转180°后连续监视;

键控速度 水平：0.1°～40°/s垂直：0.1°～40°/s

预置点速度 水平：40°/s；垂直：40°/s

预置点 300个

自动巡航 8条，每条可添加32个预置点

自动巡迹 5条

断电记忆 支持

空闲动作 预置点;巡迹;巡航

云台协议 DH-SD

定时任务 预置点;巡迹;巡航

3D定位 支持

Smart事件

通用行为分析 支持绊线入侵；支持区域入侵；

视频

视频压缩标准 Smart H.265;H.265;Smart H.264;H.264B;H.264M;H.264H;MJPEG

视频帧率 50Hz主码流（1920×1080@25fps），主码流（1280×960@25fps），主码流（1280×720@25fps）辅码流1（704×576@25fps），辅码流1（640×480@25fps），辅码流1（352×288@25fps）60Hz主码流（1920×1080@30fps），主码流（1280×960@30fps），主码流（1280×720@30fps）辅码流1（704×480@30fps），辅码流1（640×480@30fps），辅码流1（352×240@30fps）

码流控制 可变码流/固定码流

日夜转换 ICR自动切换/电子彩转黑

背光补偿 支持

宽动态 支持

强光抑制 支持

白平衡 自动/室内/室外/跟踪/手动/钠灯/自然光/路灯

增益控制 自动/手动

降噪 2D降噪/3D降噪

感兴趣的区域ROI 支持

透雾功能 电子透雾

数字变倍 2倍

信噪比 ≥55dB

网络

网络接口 1个（RJ-45母头网口，支持10M/100M网络数据）

网络协议 HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;SSL;FTP;ARP;RTCP;RTP;IP Filter;RTMP

接入标准 GB/T28181;CGI;SDK;ONVIF（Profile S & Profile T）;大华云联

预览zui大用户数 20个（总带宽：64Ｍ）

存储功能 Micro SD卡（zui大支持256G）;FTP;云联

浏览器 支持IE：IE7及以上版本 支持谷歌：无版本限制 支持火狐：无版本限制 支持苹果：无版本限制

对接平台 IVSS;C9100;NVR5X;SmartPSSPlus;ICC-B8900;云联

功能

区域聚焦 支持

OSD信息叠加 通道；时间；预置点；温度；云台坐标；变倍；巡迹；地理位置

安全模式 授权的用户名和密码；MAC地址绑定；HTTPS加密；IEEE802.1x；网络访问控制

用户管理 zui大支持19个用户，多级用户权限管理

接口

报警联动 抓图；录像；发送邮件;

报警事件 视频动态/遮挡检测；网络断开检测；IP冲突检测；存储卡状态检测；存储空间检测

电源

供电方式 DC12V/2A±10%（标配）

功耗 基本功耗：5Wzui大功耗：15W（补光灯/加热玻璃/云台开启）

电源 标配

环境

工作温度 -30℃～+60℃

工作湿度 ≤95%

防护等级 IP66;TVS 6000V防雷、防浪涌和防突波保护

结构

产品尺寸 240mm×Φ151.5mm

包装盒尺寸 247mm×187mm×289mm（长×宽×高）

净重 1.5kg

毛重 2.5kg

安装方式 壁装；吊装；立杆装；横杆装

配件 标配电源：有转接块：有选配壁装1：PFB5310W壁装2：PFB5310W+PFA121吊装：PFB300C+转接块立杆装1：PFB5310W+PFA152-E立杆装2：PFB5310W+PFA121+PFA152-E横杆装：转接块+PFB300C+PFA150

筛选项

球机尺寸 4寸

接口类型 RJ45接口;供电

H.265 支持

星光等级 星光

DH-SD-4D1220-HN-NB-D 大华新4寸-200万1/2.8英寸CMOS 20倍100米红外智能网络球机 外形尺寸

DH-SD-4D1220-HN-NB-D 大华新4寸-200万1/2.8英寸CMOS 20倍100米红外智能网络球机 安装示意图
