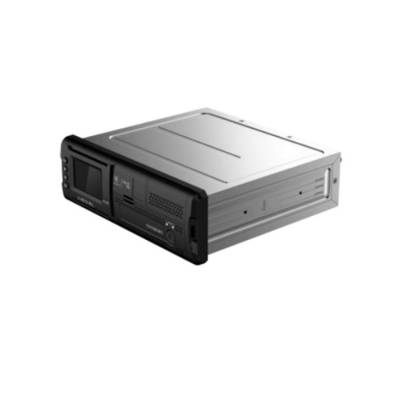

DH-MDJ7100

大华货运两客一危汽车行驶记录仪

系列简介

车载部标系列，适用于货运、两客一危。支持视频接入，行车记录，平台接入，主动安全。

DH-MDJ7100 大华货运两客一危汽车行驶记录仪 核心技术参数

zui大支持2路1080P+2路720P视频接入，编码方式采用H.265，具有较高编码效率，节省存储空间

内置支持***通无线网络模块

采用专业车载设计，低功耗、标准化尺寸，造型新颖。

宽电压电源适应各种车载电源。独特 SD 卡存储结构设计，使录像的备份和管理更加方便

支持DMS\ADAS主动安全

DH-MDJ7100 大华货运两客一危汽车行驶记录仪 技术参数

参数名称 参数值

系统参数

主处理器 高性能工业级嵌入式微控制器

操作系统 嵌入式 LINUX

系统资源 多工操作，可同时多路录像、录像回放和网络操作

操作界面 WEB 方式，AV 小屏，VGA

输入设备 鼠标操作；遥控器操作

快捷功能

菜单中对于相同设置可进行快捷复制粘贴操作；右键菜

单列出了画面分割等常用的功能；鼠标双击直接切换画面

视频参数

视频压缩标准 H.265+/H.265/H.264+/H.264

编码分辨率 4 路设备：2 路 1080P+2 路 720P8 路设备：8 路 720P

视频制式 PAL：1 帧/秒~25 帧/秒 NTSC：1 帧/秒~30 帧/秒

双码流 支持（辅码流zui高支持 D1 编码）

视频叠加 通道信息、时间信息、GPS 坐标信息、车牌信息、保密

遮挡区域

画面分割 1、4、8、9、16 画面

监视轮巡 支持报警、定时自动控制等轮巡功能

图像画质 图像画质 6 档可调

音频参数

音频压缩标准 G.711A/G.711U/PCM/G726

音频采样率 8KHz，16Bit

视频接口

模拟视频输入 4/8 路复合视频（NTSC/PAL），航空接口（1.0VP-P，75Ω），支持配置 HDCVI、AHD、TVI、CVBS 自适应接入

网络视频输入 /

视频输出 1 路 VGA 800x600

TV输出 1 路

液晶屏输出 128×64 分辨率，支持动态显示车辆状态，车速/时间/

报警信息/定位信息/驾驶员信息等

音频接口

音频输入 4/8 路航空头输入 200mV～2000mV 10kΩ内置拾音，绑定

***通道音频

音频输出 1 路航空头音频输出 200mV～3000mV 5kΩ1 路语音对讲

输出 1 路内置喇叭输出

语音通话 语音通话时，内置喇叭和拾音器复用做电话免提功能

语音对讲 支持语音对讲，车载专用话咪、全双工对讲终端

TTS语音播报 复用内置喇叭支持 TTS 驾驶播报/驾驶行为提醒

录像管理

录像方式 自动录像、手动录像、动态检测录像、报警录像、定时

录像支持录像的优先级：手动录像>报警录像>定时录像

回放方式 常规回放、多种慢放速率、多种快放速率、手动单帧播放、倒放

录像回放 1 路

录像打包时间 录像文件记录时间 1 分钟～120 分钟可设置（默认为 60分钟）

备份方式 支持 U 盘和网络备份

视频检测与报警

动态检测

区域设置：每画面可设置 396（PAL：22×18，NTSC：22×15）个检测区域检测灵敏度设置：区域可设置多级灵

敏度，可联动录像、外部报警、弹出屏幕提示以及蜂鸣

视频丢失 可联动录像、外部报警、弹出屏幕提示以及蜂鸣

外部报警 可联动录像、外部报警、弹出屏幕提示以及蜂鸣

手动报警控制 可以使能或禁止某个报警输入通道

遮挡检测 可联动录像、外部报警、弹出屏幕提示以及蜂鸣

IPC断网报警 可联动录像、外部报警、弹出屏幕提示以及蜂鸣

报警

报警输入 10 路报警输入（通过设置常开或常闭开关，可选择报警产生类型）

报警输出 4 路（默认支持 2 路可控 12V 报警输出,4 路可控需要定制）

存储

硬盘接口 1 个 2.5 寸硬盘（SATA 接口）

单盘容量 带“HDD”型号zui大支持 2T 硬盘，“ HDD-500G”则标配

500G (同样均支持 SD 卡)

SD卡

"SD"zui大支持 2 张（256G） "SD-64G"标配一张 64G SD卡 （不支持硬盘安装）

散热方式 机箱和风扇一起散热

接口

网络接口 RJ45 10M/100M 自适应以太网口（支持线缆固定）

POE接口 /

RS-485接口 1 个黑插裸线

RS-232接口 4 个：1 个前置标准 DB9 接口，1 个用于普通串口（调

试），2 个业务接入（裸线）

USB接口 2 个 USB2.0 接口（1 个前面板，1 个背面板通过线缆扩

展出）

供电接口 输出 DC12V，1A 输出 DC5V，1A

CAN 2 个（默认支持 1 个，2 个需要定制硬件支持）

脉冲 1 路

模拟输入 2 路模拟量信号输入

定位

定位功能 支持内置 GPS 北斗双模

升级

程序升级 web 升级、U 盘升级、远程平台升级、升级工具升级

网络功能

网络控制

通过网络客户端软件或浏览器：远程访问前端通道监控

画面设置系统参数查看外部报警、视频丢失等报警信息

录像文件下载存储及录像回放

网络协议 HTTP；HTTPS； TCP/IP；IPv4/IPv6；RTSP；UDP；

SMTP； NTP； DHCP； DNS；DDNS；P2P

接入标准 ONVIF Profile S、GB/T28181、CGI、SDK

手机接入 iOS、 Android

浏览器 google、PCAPP、IE9 以上、firefox

Wi-Fi

无线标准 IEEE802.11b/g/n （“W”设备型号支持）

无线频率范围 2.4GHz

4G

无线频段

GSM：

GSM850(B5)/GSM900(B8)/DCS1800(B3)/PCS1900(B2)CDMA

EVDO：800Mhz（BC0）WCDMA：B1/B2/B5/B8TD_SCDMA：

B34/B39FDD LTE：B1/B3/B4/B5/B8TDD LTE：

B38/B39/B40/B41 ***通

传感器类型

G-sensor：支持急加速、急减速、急转弯事件检测并报警提示陀螺仪：支持急减速、急转弯事件检测并报警提示

DSM

支持疲劳驾驶，分神驾驶，开车打电话，开车抽烟，镜头遮挡，佩戴红外阻断墨镜，身份异常，换人驾驶等报警

ADAS 支持前向碰撞，车道偏离，车距过近报警

客流统计 /其他

供电方式 DC6V-36V 内置锂电池（支持断电正常关机保护和汽车电瓶欠压保护）

功耗 裸机（基础版）功耗：≤12W zui大功耗：60W低功耗 ≤0.3W

UPS电源 锂电池：2600mAh 7.2V

工作温度 -30℃～+70℃

工作湿度 10%~90%

产品尺寸 1DIN 机箱前面板：189.3mm×60.2mm 主机：179.6mm×

159.8mm×50.0mm（宽×深×高）

包装尺寸 179.6mm×159.8mm×50.0mm（长×宽×高）

净重 1.98kg

毛重 2.3kg

安装方式 前装/支架安装

工作海拔 5000m

认证 JT/T 794-2011、JT/T 808-2011、JT/T 1076-2016、

JT/T 1078-2016、GB19056-2012

DH-MDJ7100 大华货运两客一危汽车行驶记录仪 外形尺寸：
