DS-TMG800-XX

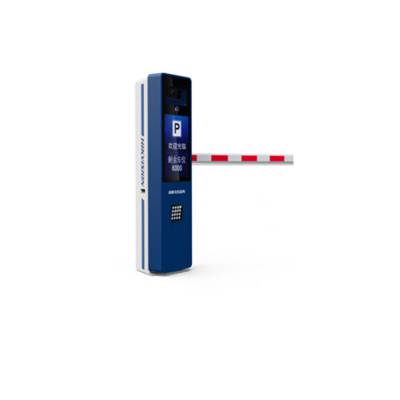

海康守蔚道闸抓拍显示一体闸机

DS-TMG800-XX是多功能一体化道闸设备，设备集成道闸、智能抓拍、补光、显示提醒、语音播报指引、紧急呼叫、远程对讲、防砸雷的达功能于一体；集成度高，安装调试简单，一体化维护，使用便捷；高度智能化，识别***，配置丰富；设备外观新颖、坚固耐用。产品广泛应用于小区、商场、学校、医院、机场、车站、加油站、4S店、政的府大院等出入口场景的车辆抓拍和识别。

DS-TMG800-BL(LED)（左向） 海康守蔚道闸抓拍显示一体闸机 DS-TMG800-BR(LED)（右向） DS-TMG800-BL(LCD)（左向） DS-TMG800-BR(LCD)（右向）功能特性：

高度集成：快速道闸（直杆）、智能抓拍机、补光灯、LED屏/LCD屏、防砸雷的达、求助按钮、语音播报、语音对讲于一体

快速通行：集成行星齿轮道闸，传动效***，性能稳定，快速抬杆慢速落杆，实现快速通行;

防跟车模式：支持视频防跟车、雷的达/线圈防跟车两种模式，对于连续过车的场景，可实现跟车不落杆，有效解决拥堵问题；

高清晰：400万像素高清摄像机，最的大分辨率可达2688*1520，帧***达25fps；

镜头：支持4~15mm镜头，场景适应性更广；

低照度效果：1/1.8"逐行扫描CMOS，成像效果好，0.001Lux低照度监控效果，夜间看的更清；

智能化抓拍：支持线圈触发、视频触发等多种触发模式；捕获***，纯视频识别，纯视频抓拍时可捕获无车牌，捕获率99.9%以上；

车牌识别种类：持识别的号牌类型包括大（小）型汽车、使领馆汽车、警的用汽车、教练汽车、新能源汽车、军的车等；2019式武的警的车牌等国标车牌；

车辆结构化：支持车型识别，车标识别，车身颜色识别，子品牌检测

黑白名单控制：支持黑、白名单的导入及对比，可直接联动道闸开闸，支持脱机运行；

显示屏：

LCD版：21.5英寸LCD屏，可支持无牌车扫码进出、支持二维码显示、支持图片视频广告播放

LED版：支持四行四字三色LED屏，显示内容可灵活配置

高效补光：内置16颗高亮LED灯，智能补光技术，支持时控和光控，满足不同场景需求

语音对讲：支持按键呼叫求助，可与中心、远距离岗亭实时对讲，快速解决出入口客户问题；

易安装维护：一体化结构设计，布线简单，调试方便。一站式安装维护，缩短施工周期达1/3以上。

DS-TMG800-BL(LED)（左向） 海康守蔚道闸抓拍显示一体闸机 DS-TMG800-BR(LED)（右向） DS-TMG800-BL(LCD)（左向） DS-TMG800-BR(LCD)（右向） 典型应用：

订货型号

守蔚C款：DS-TMG800-BL(LED)（左向）

DS-TMG800-BR(LED)（右向）

守蔚D款：DS-TMG800-BL(LCD)（左向）

DS-TMG800-BR(LCD)（右向）

DS-TMG800-BL(LED)（左向） 海康守蔚道闸抓拍显示一体闸机 DS-TMG800-BR(LED)（右向） DS-TMG800-BL(LCD)（左向） DS-TMG800-BR(LCD)（右向） 技术参数：

          型号

项目 DS-TMG800-BL DS-TMG800-BR

一般规范

输入电源 220V 50Hz

功率 350W 220VAC

温度 -30°~+70°

防护等级 IP54,湿度小于90%(无凝结)

车牌识别率 ≥***

道闸参数

道闸类型 直杆

杆长 3/4/5/6米

运行速度 0.9~4s

道闸方向 左向 右向

工作寿命 500W次

遥控距离 ≤30m

运行噪音 ≤65dB（A）

壁厚 2mm

横杆材质 铝型材

表面处理 抗紫外线静电喷塑

抓拍参数

分辨率 400W(2688*1520) CMOS

传感器类型 1/1.8” Progressive Scan CMOS

最的小照度 彩色0.001lx (F2.0,AGC ON)

黑白0.0001lx(F2.0,AGC ON)

快门 1/30秒至1/100,000秒

镜头接口类型 4~15mm变焦镜头

手动光圈 支持

日夜转换模式 ICR红外滤片式

帧率 25fps(2688*1520)

图像设置 饱和度,亮度,对比度,白平衡,增益,3D降噪通过软件可调

存储功能 支持内置TF

支持协议 TCP/IP,HTTP,DHCP,DNS,RTP,RTSP,NTP,支持FTP上传图片

通用功能 心跳,密码保护,NTP校时

图片格式 采用JPEG编码,图片质量可设

智能识别 车牌识别、车型检测、车标识别、子品牌识别

补光灯控制 补光灯自动光控、时控可选；

通讯接口 2 个RJ45 10M/100M 自适应以太网口

串口 内置1个 RS-485 接口，1个RS-232接口

触发输入 3个触发/报警输入

继电器输出 2路继电器输出，支持道闸开、关

补光参数

补光灯控制 补光灯自动光控、时控可选；

LED灯珠数量 16颗

色温 3000K

显示屏（二选一）

LCD 尺寸21.5inch 分辨率1080P，最的大亮度1500cd/m?

LED 尺寸256mm*128mm，分辨率64*64,亮度4000cd/m?

拾音及功放

喇叭与拾音器 内置喇叭，内置拾音器，含报警呼叫按钮

DS-TMG800-BL(LED)（左向） 海康守蔚道闸抓拍显示一体闸机 DS-TMG800-BR(LED)（右向） DS-TMG800-BL(LCD)（左向） DS-TMG800-BR(LCD)（右向） 外形尺寸：

机身不同视场尺寸图

3米横杆（左侧道闸对称，尺寸相同）

其他右向杆型尺寸明细如下（左侧杆型尺寸相同，方向对称）：

杆子长度 机身右侧长度(mm) 直杆长度(mm) 夹头中心(mm) 机身左侧(通行宽度)

3米直杆 3055 3000 2873 2690

4米直杆 4055 4000 3873 3690

5米直杆 5055 5000 4873 4690

6米直杆 6055 6000 5873 5690
